某水資源配置工程施工采用重力自流的無壓輸水方式,斷面型式為圓形,設計引水流量為110m3/s,包括輸水隧洞(TBM 隧洞、鉆爆隧洞)、交水口工程以及線路上的排水泵站、箱涵及施工支洞等主要建筑物以及為了完成建設內容配套的相關的臨時工程、水保及環保等建筑物,主要建筑物級別為1級,進場交通為專用道路,道路為四級公路,汽車荷載為公路-Ⅱ級。

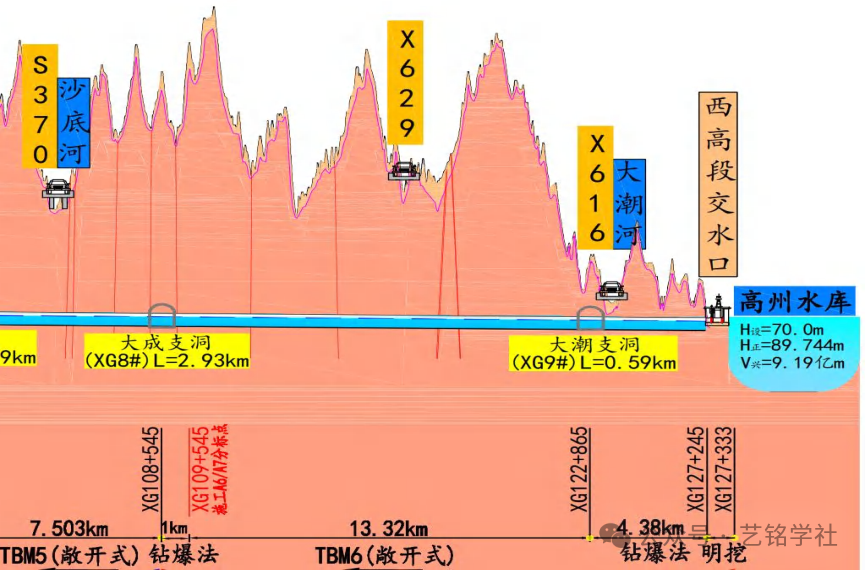

圖 1 建筑物布置示意圖
2.施工工藝方案選擇
2.1 隧洞鉆爆段施工工藝方案選擇
2.1.1 洞口明挖支護施工方案選擇

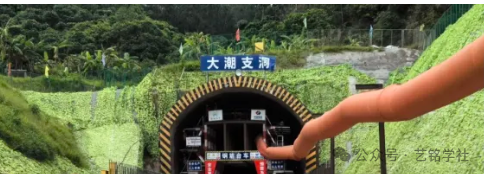

1、洞口邊仰坡施工方案選擇
洞口段施工宜避開雨季及早完成。土質及全風化巖質地層邊仰坡采用挖掘機配合人工,自上而下進行開挖,強風化及中風化巖質邊坡采用光面爆破工藝開挖,并用裝載機集碴,自卸汽車運碴至棄土場。邊仰坡開挖前開挖天溝進行截水、排水,開挖后盡快采取錨噴支護等措施進行加固。具體施工方案見下表。

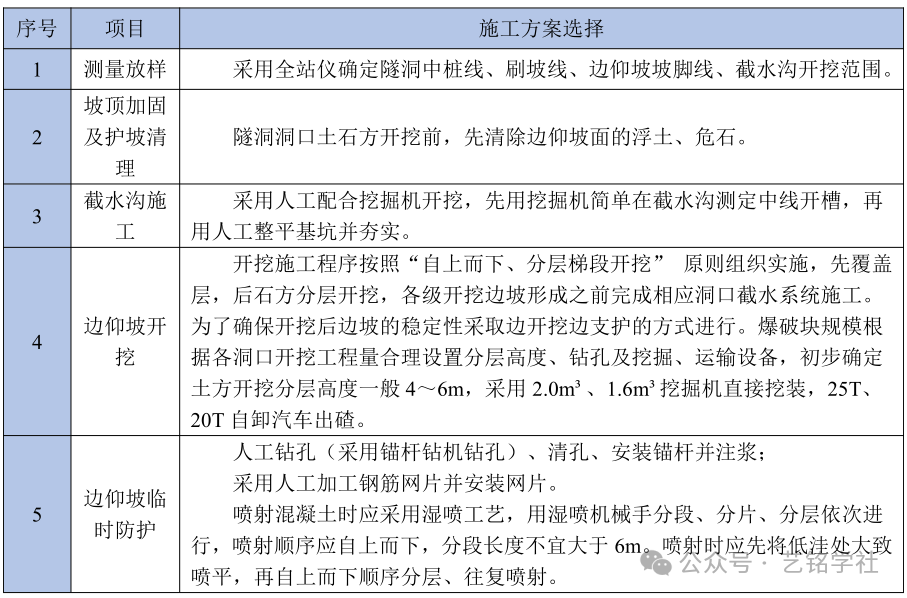

表2 洞口邊仰坡開挖及防護施工方案選擇

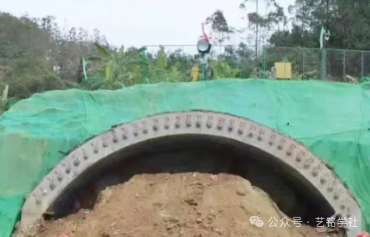

2、洞口支護施工方案選擇

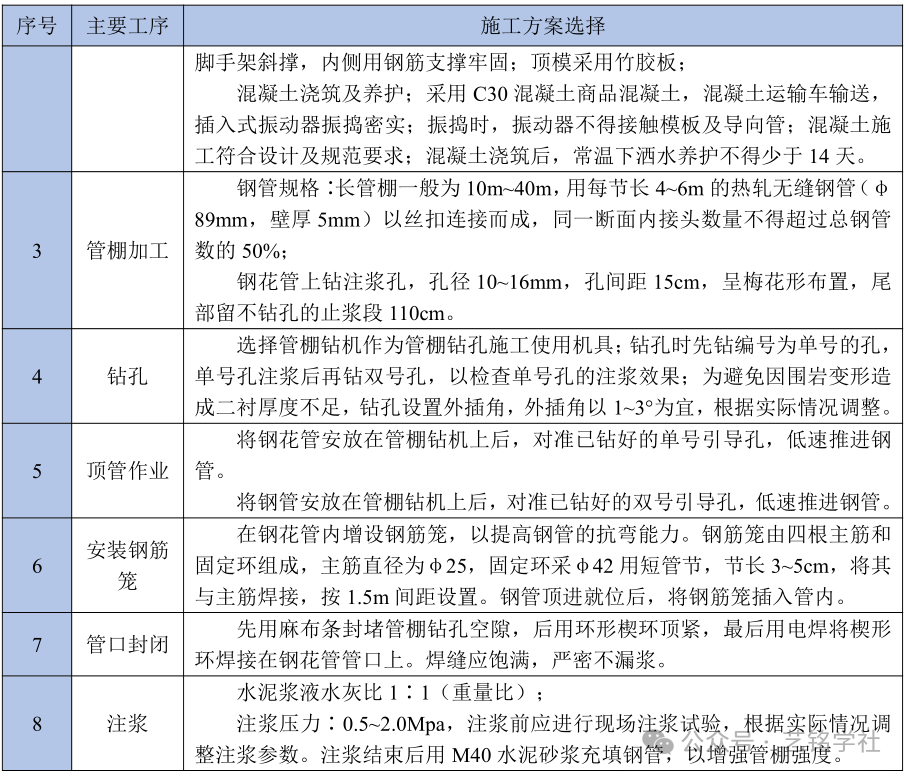

表3 洞口支護施工方案選擇
2.1.2 隧洞開挖支護施工方案
根據本標隧洞的特點、工期要求及施工程序安排,主洞鉆爆段開挖采用三臂鑿巖臺車鉆孔,其他工作面采用鉆架臺車配氣腿式鑿巖機鉆爆,洞內均采用 3.0m3側卸式裝載機配 15t 自卸車出碴,施工按新奧法組織施工,根據環境及地質條件、斷面大小、結構形式、施工工期等因素選擇適宜的施工方法。其中Ⅱ、Ⅲ類圍巖按全斷面施工,IV 類圍巖采用臺階法施工、V 類圍巖采用“臺階法+環形開挖預留核心土法”施工。初期支護緊跟開挖面,及時施作;噴射混凝土采用濕噴工藝。根據圍巖類別,分別采用掛鋼筋網片、錨桿、鋼拱架、管棚、小導管等方案支護。爆破施工遵循原則:“短進尺、弱爆破、強支護、勤量測,地質超前預報”的原則進行施工,以免巖體失穩、震裂、松動和塌方,并加強施工期的安全監測。各類圍巖開挖方法如下:
1、Ⅱ、Ⅲ類圍巖洞段
Ⅱ、Ⅲ類圍巖洞段主要采用全斷面法施工。

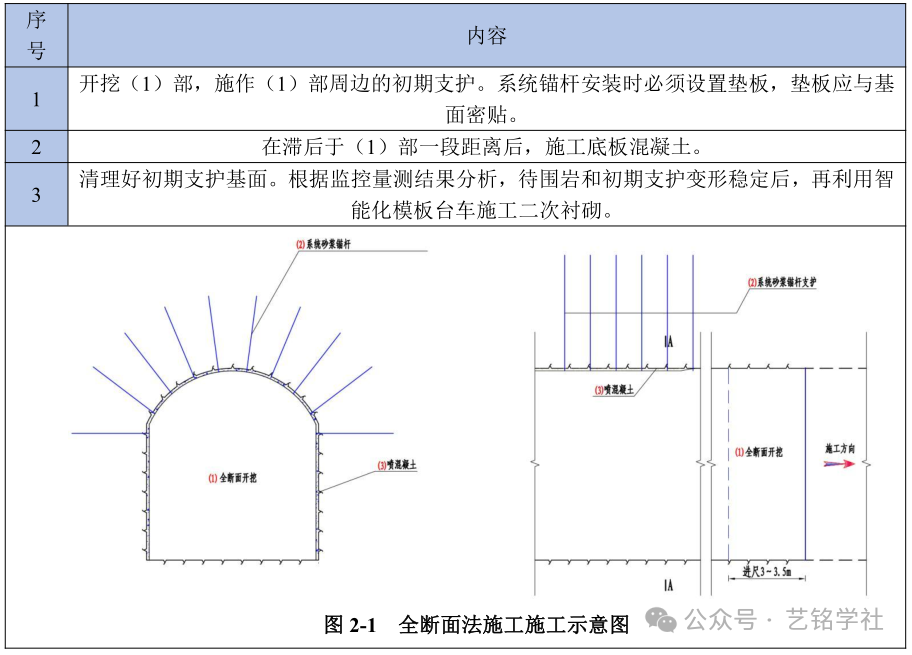

表4 全斷面法施工順序
2、Ⅳ類圍巖洞段
Ⅳ類圍巖洞段采用臺階法開挖。開挖前視實際地質情況必要時采用超前錨桿或注漿小導管預支護,每層臺階開挖后及時進行錨噴支護及鋼拱架支撐。

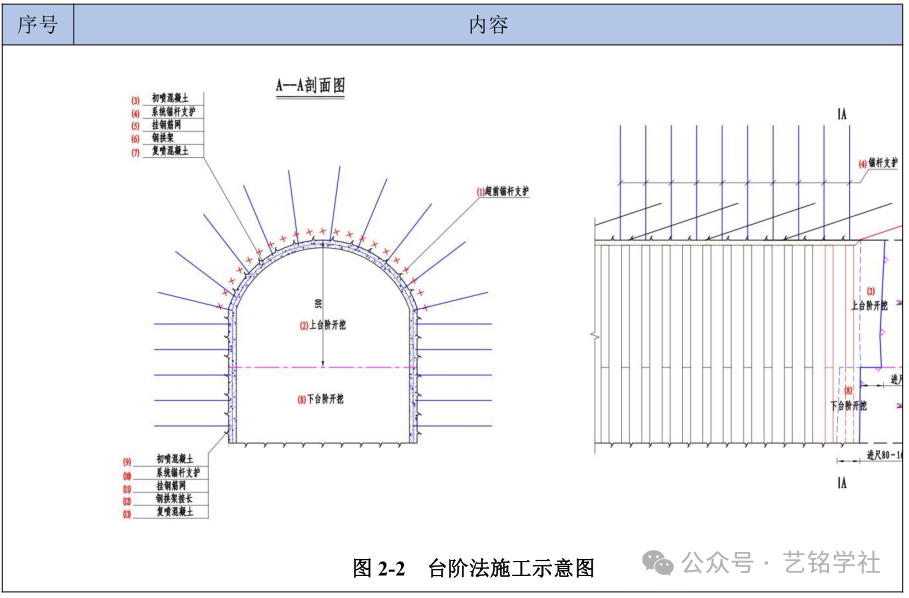

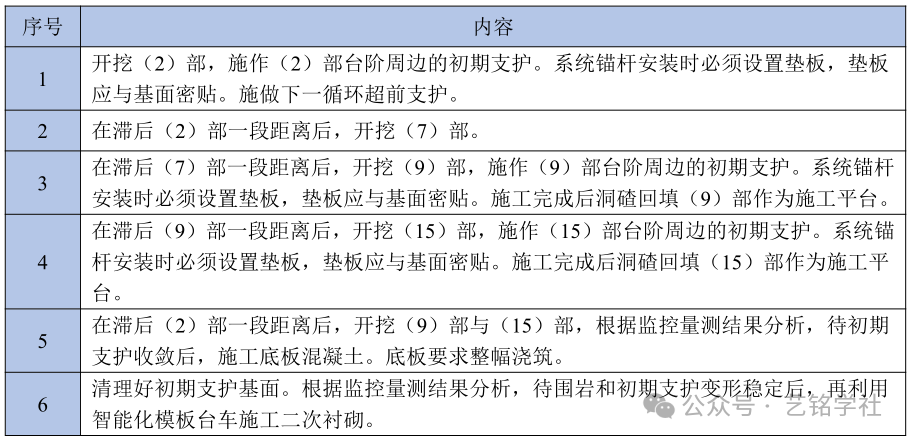

表5 臺階法施工順序
3、洞口及洞身Ⅴ類圍巖洞段
施工支洞洞口和洞身Ⅴ類圍巖洞段采用小導管超前支護,采用“臺階法+環形開挖預留核心土法”施工。

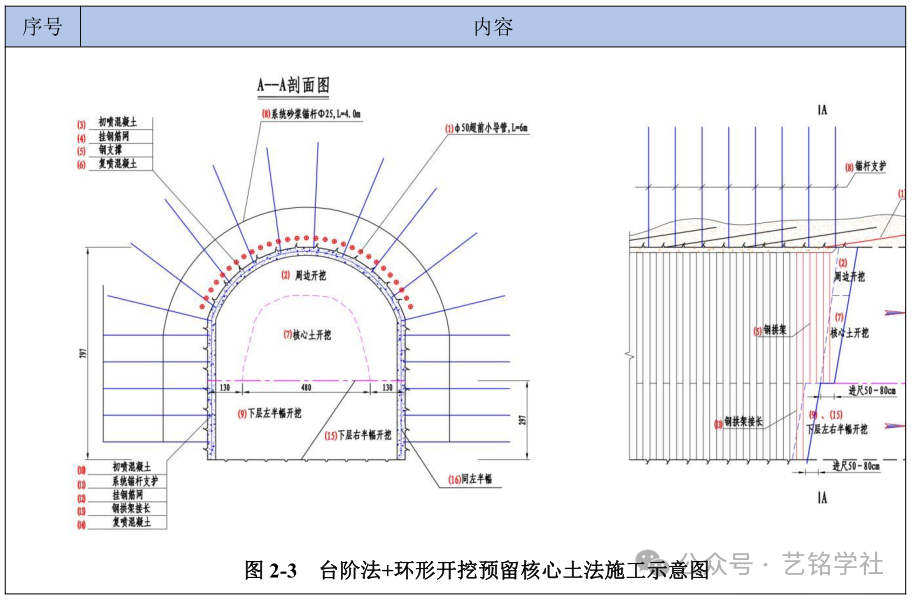

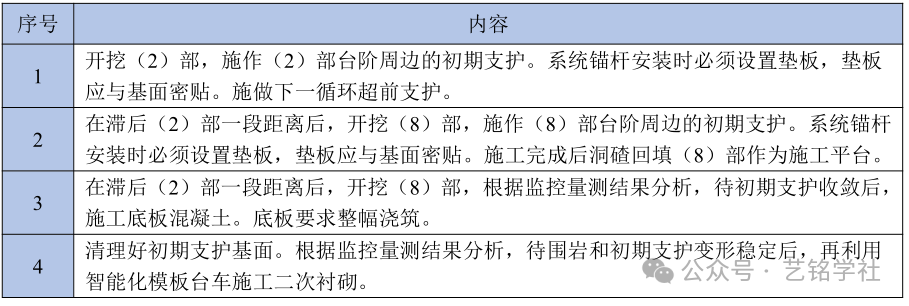

表 6 臺階法+環形開挖預留核心土法施工順序
4、洞內支護
①地下洞室支護施工與開挖跟進平行交叉作業,各工序間交替流水作業。同時根據圍巖變形監測情況,及時進行支護。噴射混凝土作業緊跟開挖工作面,混凝土終凝后達到設計強度在至下一循環施工。
②在松散、軟弱破碎的巖體中開挖洞室,為盡量減少對圍巖的擾動,采用邊開挖邊支護。
A.Ⅱ級圍巖施工流程:開挖→噴混凝土→打錨桿→噴混凝土,如此循環掘進。

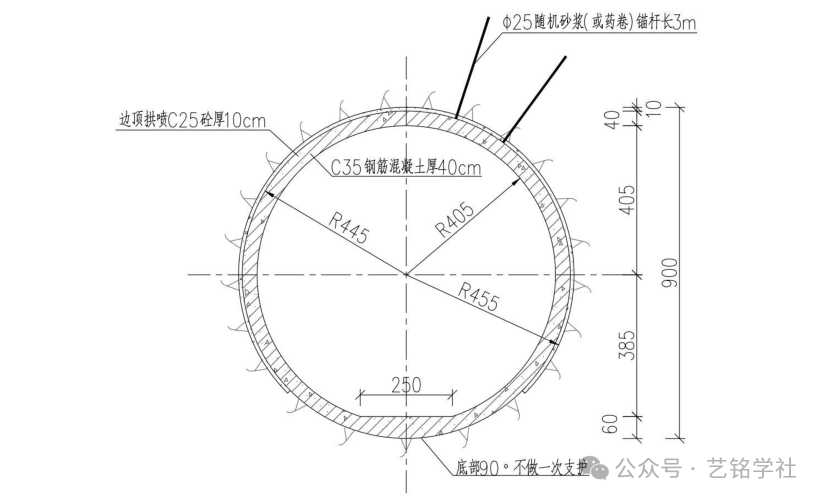

圖4 Ⅱ級圍巖支護設計圖
B.Ⅲ級圍巖施工流程:開挖→噴混凝土→打錨桿→掛網→噴混凝土,如此循環掘進。

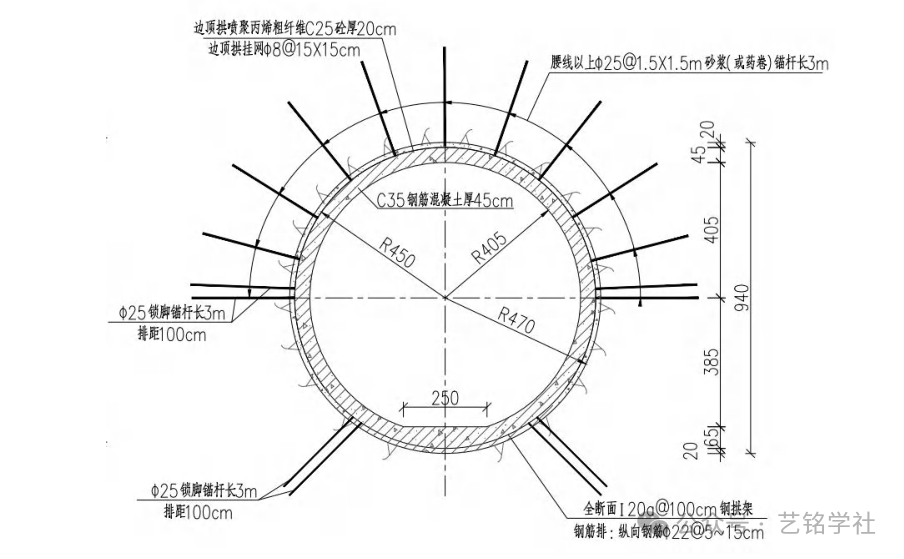

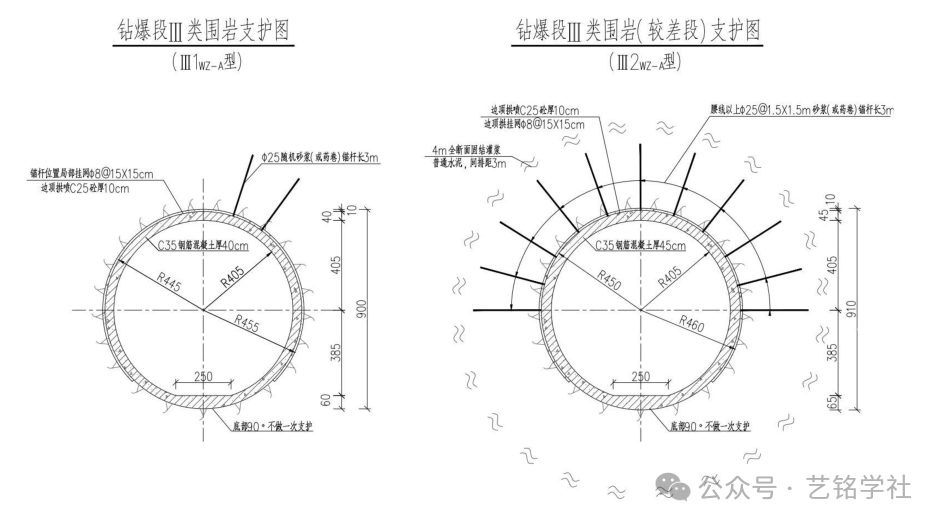

圖5 Ⅲ級圍巖支護設計圖
C.Ⅳ級圍巖施工流程:開挖→噴混凝土→打設錨桿、超前小導管→掛網→架設格柵拱架→噴混凝土,如此循環掘進。

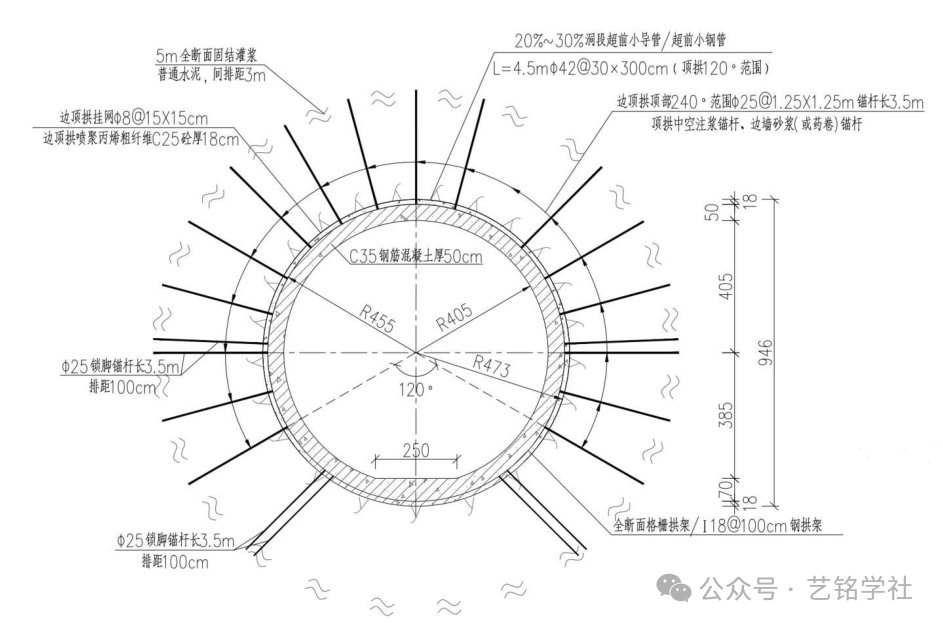

圖6 Ⅳ級圍巖支護設計圖
D.Ⅴ級圍巖施工流程:開挖→噴混凝土→打設錨桿、超前小導管→掛網→架設鋼拱架→噴混凝土,如此循環掘進。

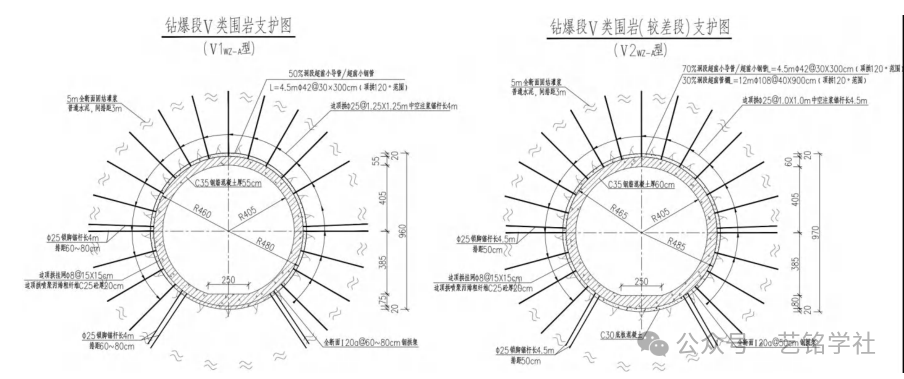

圖7 Ⅴ級圍巖支護設計圖
E.鉆爆段圍巖施工流程:開挖→噴混凝土→打設錨桿→掛網→架設鋼拱架→噴混凝土,如此循環掘進。
圖 8 鉆爆段圍巖支護設計圖
③錨桿采用錨桿臺車鉆孔,局部地段采用氣腿式鑿巖機,人工配合平臺車安裝錨桿,錨桿注漿機注漿。
④噴混凝土采用總布置形成的拌合站拌制,有軌車進行運輸,采用濕噴機械手為主,濕噴機為輔助噴射混凝土。
2.1.3 隧洞 TBM 始發段及接收段開挖支護施工方案選擇
隧洞主洞 TBM 始發段分兩臺階施工,先對上臺階拱頂位置進行鉆爆開挖,噴射混凝土支護,智能化模板臺車進行一次混凝土襯砌成型及灌漿,下臺階滯后上臺階 2~3 個循環,然后進行下臺階鉆爆開挖、噴射混凝土施工,組合鋼模板立模進行混凝土襯砌施工。
2.1.4 爆破施工方法選擇
爆破作業時,按“一標準、二要求、三控制”的原則進行光面爆破施工。“一標準”即一個控制標準;“兩要求”即鉆眼作業要求和裝藥聯線作業要求;“三控制”即控制鉆眼角度、深度、密度,控制裝藥量和裝藥結構,控制測量放線精度。周邊眼間隔不耦合裝藥。裝藥時注意控制一次同時起爆的炸藥量,減少爆破振動對圍巖的影響。重點控制周邊眼的裝藥量,采用小直徑連續裝藥,使藥量沿炮眼全長均勻分布。裝藥炮眼用炮泥堵塞,周邊眼堵塞長度不小于 40cm,輔助眼、底眼堵塞長度不小于 60cm。全斷面、微臺階、臺階法開挖采用直眼掏槽,掏槽眼加深 20cm,同時根據圍巖特點合理選擇周邊眼間距及最小抵抗線,輔助眼交錯均勻布置,周邊眼與輔助眼眼底應在同一垂直面上。每次爆破后檢查爆破效果,分析原因及時修正爆破參數,提高爆破效果,改善技術經濟指標;根據巖層節理裂隙發育、巖性軟硬情況,修正眼距,用藥量,特別是周邊眼;根據爆破后石碴的塊度修正參數。石碴塊度小,說明輔助眼布置偏密;塊度大說明炮眼偏疏;根據開挖面凹凸情況修正鉆眼深度,爆破眼眼底基本上落在同一斷面上。
按光面爆破設計布眼,大型機械作業采用三臂鑿巖臺車,基本機械作業采用手持鉆機鉆孔,采用數碼雷管起爆系統,毫秒起爆。裝藥按鉆爆設計圖確定的裝藥量定人、定位、定段別,自上而下順序進行。全斷面、臺階法、臺階法+環形開挖預留核心土法開挖均采用楔形掏槽,掏槽眼比其他孔眼超深 20cm。
2.2 隧洞 TBM 段施工方案選擇
2.2.1 TBM 施工總體程序
支洞及隧洞主洞 TBM 始發段鉆爆施工完成→TBM 洞外組裝→TBM步進始發位置→TBM 聯機調試→TBM 始發→TBM 初始掘進 200m 并具備皮帶機安裝條件→連續皮帶機及轉碴皮帶機安裝調試→TBM 掘進→隧洞貫通→在隧洞內接收端拆卸 TBM→通過大成支洞出洞。
2.2.2 TBM 運輸方案選擇
TBM 自擬采購工廠運輸至現場組在大潮支洞口組裝,運輸階段我公司將配合廠家確定運輸方案及運輸線路,對需超寬、超限情況辦理相關手續,對需加寬、加固的道路改造或者加固。

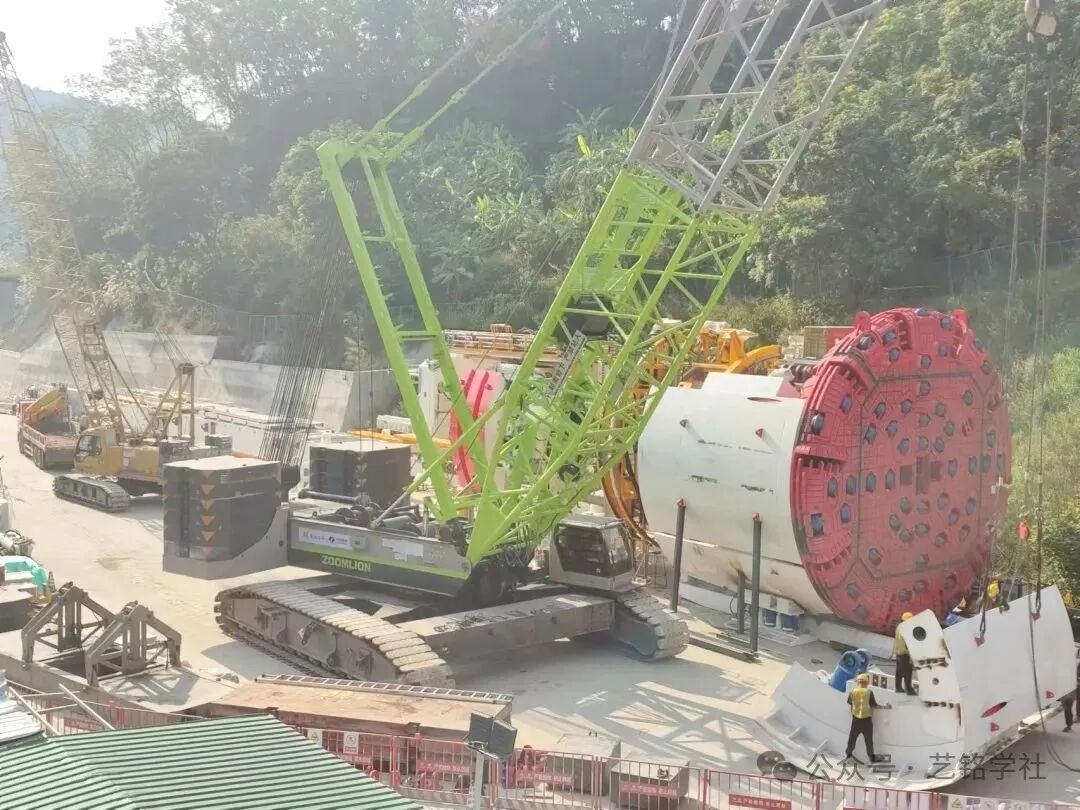

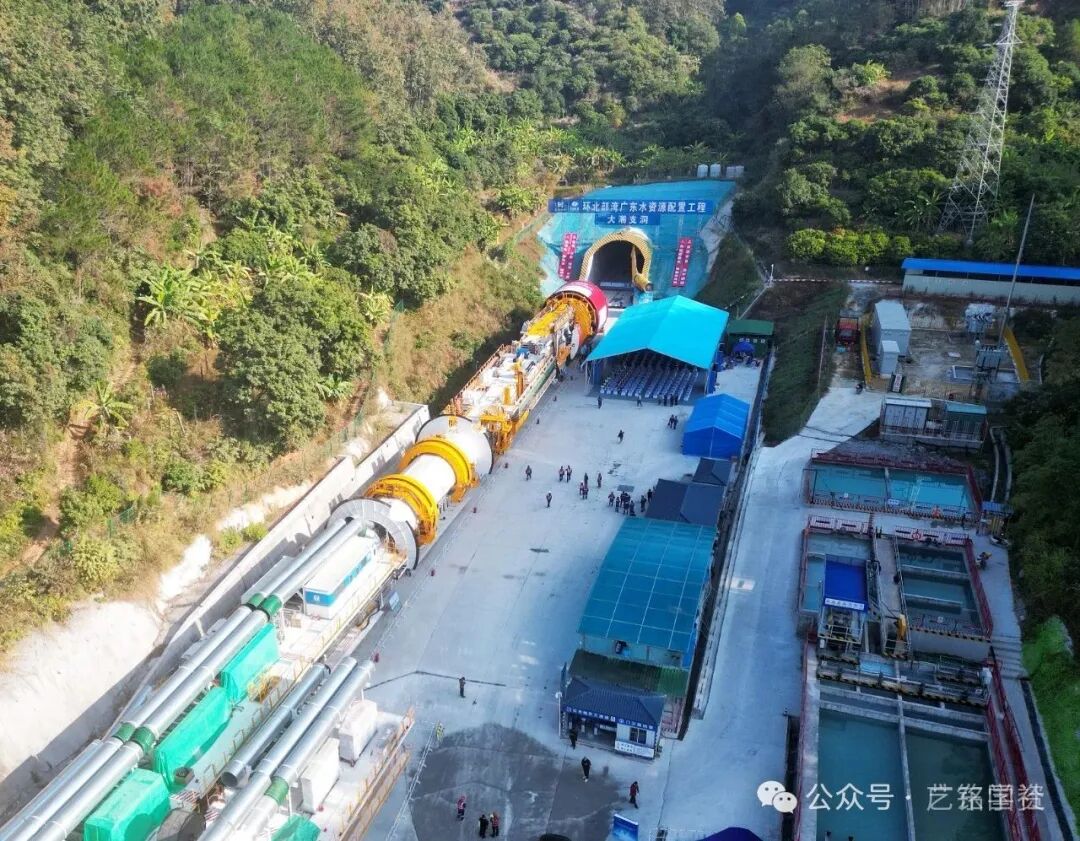

2.2.3 TBM 組裝方案選擇
設備投入:350t 履帶吊一輛、150t 汽車吊一輛。TBM 主機及后配套在支洞口完成組裝,并將其沿軌道步進至主隧洞的設計始發洞位置,進行聯機調試。
2.2.4 TBM 洞內材料運輸方案選擇
材料運輸方式為:有軌運輸方式;洞內 TBM 掘進段采用內燃機車+有軌運輸方式,隧洞軌道布置為單線軌道,并在每 5~6km 位置設置一個固定道岔錯車。
2.2.5 TBM 施工排水方案選擇
主要采用臨時管道+順坡排水方式,沿隧洞布置排水管。在 TBM 出發井內設集水井,將集水從集水井中統一排到主洞與支洞交叉洞室處理。主洞與支洞交叉洞室設置集水井,采用臨時管道+反坡抽水方式,沿支洞布置排水管將水從集水井中統一抽排到洞外污水處理站處理。
2.2.6 TBM 出碴方案選擇
碴料運輸在前期皮帶機不具備安裝條件,采用碴斗車出碴;在皮帶機系統形成后采用連續皮帶機運輸。連續皮帶及轉碴皮帶機帶寬均為 1000mm,連續皮帶機布置在隧洞掘進方向的左側,轉碴皮帶輸送至臨時棄土場,然后再用裝載機裝自卸車運輸至碴場堆存。
2.2.7 TBM 拆卸方案選擇
TBM 掘進完成后,在主洞設計的主洞拆卸洞室段拆除 TBM,TBM 拆除采用一臺 200/30T 龍門吊,龍門吊布置拆卸洞室?guī)r錨梁上。
2.3 隧洞混凝土施工方案
2.3.1 TBM 隧洞混凝土施工方案
根據設計圖紙要求,隧洞 TBM 段需要襯砌洞段總長 13.255Km,根據襯砌臺車的長度,總體按照每段 12m 長設置一條環向變形縫,TBM 段襯砌類型為ⅡWT型、ⅢWT-A 型、YWT 型、ⅢWT-B 型、ⅣWT 型、ⅤWT-A 型、ⅤWT-B 型、敞開式 TBM 蝕變巖體段支護等 8 種支護類型,成型斷面直徑為 8.1m、8.2m、8.4m。
1、初期支護
ⅢWT-A 型、ⅢWT-B 型斷面初期支護采用邊頂拱 270°噴射 C25 聚丙烯粗纖維混凝土,TBM 掘進過程中同步進行邊頂拱混凝土噴射施工。YWT 型、ⅣWT 型、ⅤWT-A 型、ⅤWT-B 型斷面初期支護采用鋼拱架安裝,邊頂拱 270°噴射 C25 聚丙烯粗纖維混凝土,TBM 掘進過程中同步進行初期支護混凝土噴射施工,施工材料、混凝土直接由支洞洞口運輸至施工位置,配置 1 臺濕噴機械手噴射。
2、二次襯砌
TBM 段襯砌類型為ⅡWT 型、ⅢWT-A 型、YWT 型、ⅢWT-B 型、ⅣWT 型、ⅤWT-A 型、ⅤWT-B 型、敞開式 TBM 蝕變巖體段支護等 8 種支護類型,成型斷面直徑為 8.1m、8.2m、8.4m,底部 90°仰拱底板采用兩臺 YQS-60G 自行式棧橋(自帶模板)分段澆筑。邊頂拱 270°共采用 2 臺 13m 智能化模板臺車(12m 一模)進行混凝土襯砌施工,施工程序如下:
TBM 掘進一段距離后,1#、2#、3#智能化模板臺車在洞內物料轉換段進行拼裝,臺車拼裝完成后進行 TBM 段同步襯砌(每臺智能化模板臺車保持 12m 施工步距,保證每臺智能化模板臺車在洞內互不干擾);當二次襯砌與掌子面安全步距無法保證時,1#、2#智能化模板臺車采用跳倉法交替施工。施工材料、混凝土直接由大潮支洞洞口運輸至施工位置,混凝土采用泵送入倉。二次襯砌施工按 4 天/倉考慮。智能化模板臺車施工完成后在 TBM 拆解洞室依次拆解由大成支洞運輸出洞后。
圖9 TBM 隧洞同步襯砌布置圖
2.3.2 鉆爆隧洞混凝土施工方案
1、鉆爆隧洞普通段
襯砌混凝土分 2 步施工,按先澆筑底板,再澆筑邊頂拱的流程進行。底板采用自行式棧橋澆筑,邊頂拱采用 12m 智能二襯臺車一次澆筑成型。洞身襯砌均按照 12m每段分倉?;炷敛捎密壍朗交炷淋囘\輸,HBT80 泵泵送入倉。邊頂拱澆筑時兩側對稱下料,插入式振搗器振搗密實,并輔以附著式振搗器進行振搗。
2、鉆爆隧洞連接段
襯砌混凝土分 2 步施工,按先澆筑底板,再澆筑邊頂拱的流程進行。底板采用自行式棧橋澆筑,邊頂拱用工字鋼加工一臺二襯臺架,臺架設置支撐架桿,采用50cm*50cm 小鋼模拼裝底模一次澆筑成型?;炷敛捎密壍朗交炷淋囘\輸,HBT80泵泵送入倉。邊頂拱澆筑時兩側對稱下料,插入式振搗器振搗密實。
2.4 隧洞通風方案選擇
本工程隧洞通風方案分兩期進行,具體如下:第一期先施工支洞,采用壓入式通風,風機設置在支洞洞口。
圖10 第一期隧洞通風布置圖
第二期施工云開山隧洞鉆爆段與TBM 段,采用壓入式通風,在支洞洞口設置兩臺軸流風機分別用于隧洞鉆爆段開挖與 TBM 掘進段的供風,局部排風按每1000m 設置一組小型排風扇進行排風,支洞與主洞交叉口單獨設置一組射流風機向支洞洞口排風;在云開山隧洞出口設置一臺軸流風機供風,局部設置小型排風扇進行排風。

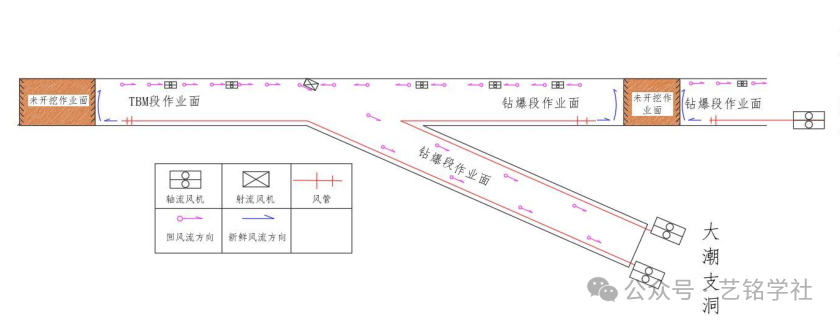

圖11 第二期隧洞通風布置圖
2.5 隧洞供電方案選擇
2.5.1 TBM 段
布置雙路高壓電纜,采用 10kV 高壓電纜用于洞內照明、抽排水及其它設備供電;采用 20kV 高壓電纜主要用于 TBM 主機供電。TBM 主機供電 20kV 電纜采用交聯聚乙烯 3×120+50m ㎡電纜,自 TBM 出發洞外接線端引接;10kV 電纜采用交聯聚乙烯銅芯 3×95+35m ㎡電纜供電,并間隔 1000m布置一臺 10/0.4 變壓器,容量根據布置情況設置。10kV、20kV 高壓線路每 500m 延伸一次,接頭采用高壓接線分支箱連接。
2.5.2 鉆爆段
洞內按要求布設,做好洞內排水,380V 動力線與照明線。
2.6 隧洞排水方案選擇
主洞 TBM 段通過排水溝自流+集水坑抽排至支洞與主洞交匯區的集水坑統一抽排至洞外。支洞施工工區主洞鉆爆段通過集水坑抽排至大潮支洞與主洞交匯區的集水坑統一抽排至洞外。
支洞通過在與主洞交匯區設置大集水坑統一抽排至洞外污水處理設施處。隧洞出口施工工區主洞鉆爆段通過排水溝自流至洞外集水坑處,抽排至污水處理設施處。
